不銹鋼管坯料的穿孔和擴孔工藝

 不銹鋼管擠壓和有色金屬擠壓的一個很大的區(qū)別是，用于不銹鋼管擠壓的臥式管型材擠壓機組都具有獨立的立式穿孔機；用于有色金屬擠壓的臥式管型材擠壓機組都不具備獨立的立式穿孔機，而是擠壓機本身帶有內(nèi)置式穿孔系統(tǒng)。這是因為有色金屬的變形抗力都比較低，穿孔和擠壓兩道工序在擠壓機上一次完成。

 現(xiàn)代的臥式液壓管材型材擠壓機組配備的立式穿孔機一般都是液壓傳動，其變形基本上是一個反擠壓過程立式穿孔機的能力一般為2~38MN，約為相配擠壓機能力的0.2~0.4倍?，F(xiàn)代立式穿孔機已趨向于采用較大的噸位，以便得較大的空心坯。如日本神戶制鋼1967年投產(chǎn)的55MN擠壓機，采用的穿孔機能力為23MN;美國20世紀70年代投產(chǎn)的350MN擠壓機，其穿孔機的能力為140MN;德國2009年設(shè)計制造的60MN擠壓機，相匹配的立式穿孔機能力方25MN.穿孔機的穿孔速度最大可達400mm/s,每小時最大穿孔次數(shù)為130-140次。

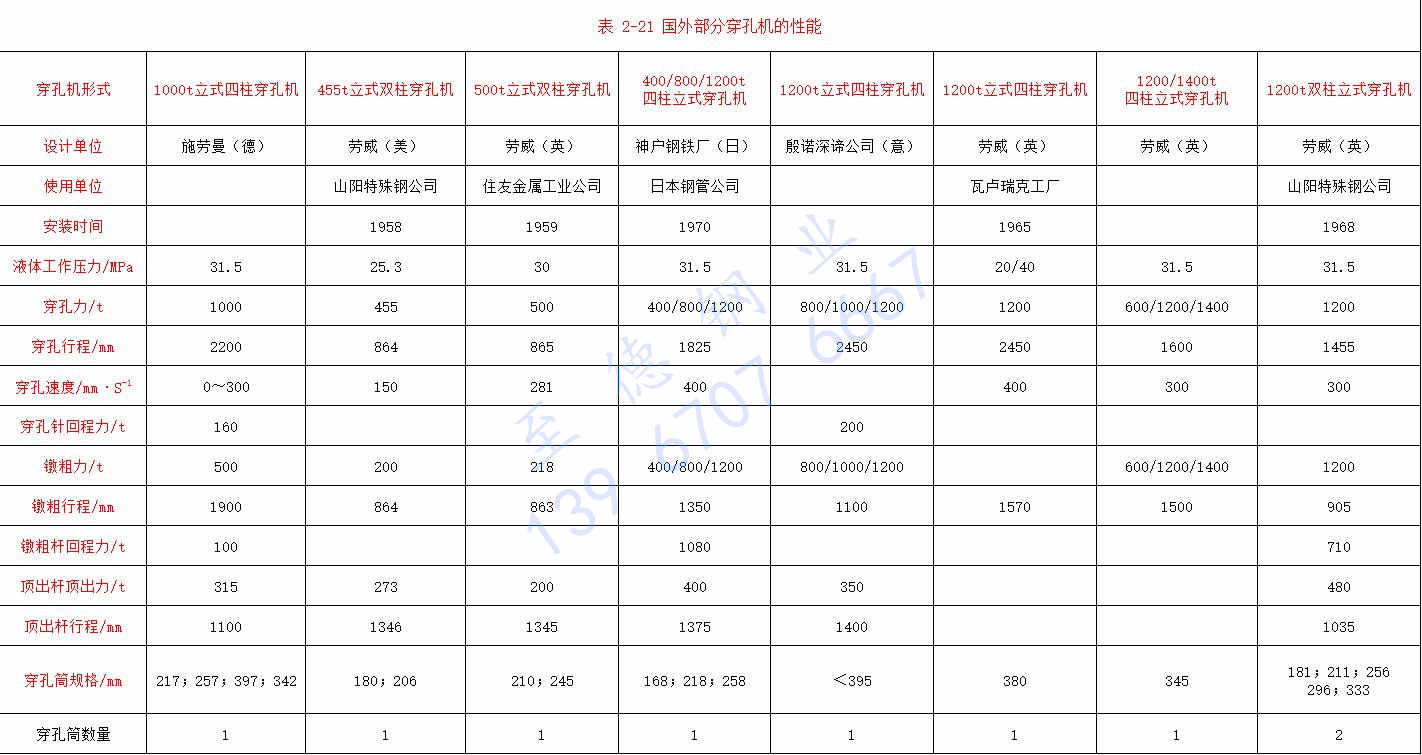

 表2-20為國內(nèi)外部分擠壓機與穿孔機的配用情況。 表2-21為國外部分穿孔機的能力。
